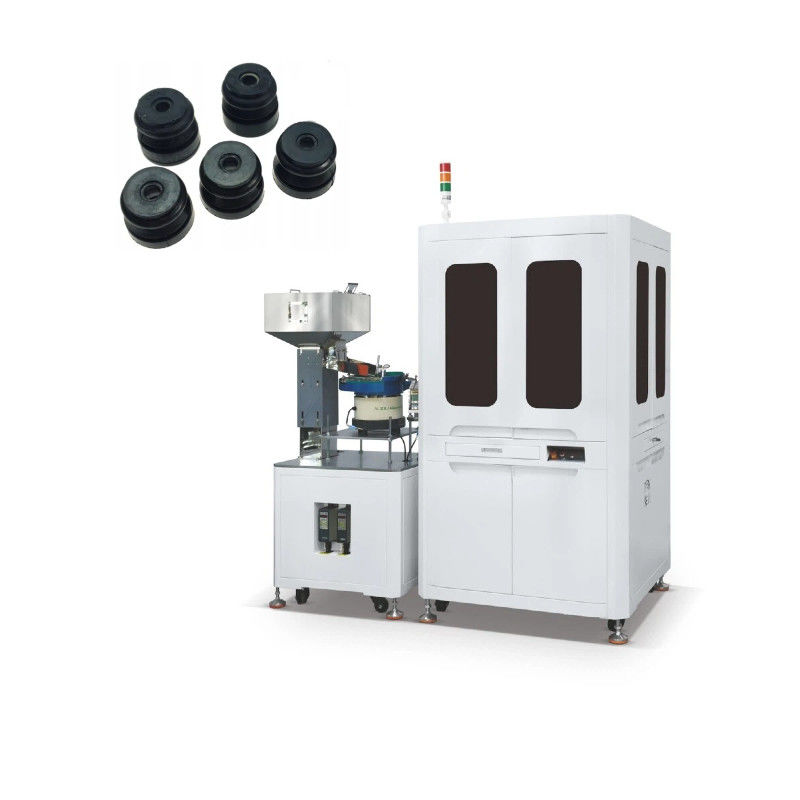

WirT Jednostkowy stolik szklany Maszyna do wizualnej inspekcji Maszyna do pomiaru kamerą CCD
Różnica między kontrolą wizualną maszyny a kontrolą ręczną
Obiektywność i spójność kontroli
Urządzenie do kontroli wizualnej
Maszyna do kontroli wizualnej jest kontrolowana zgodnie z ustalonymi wcześniej procedurami i normami, stosując te same normy kontroli dla każdego produktu i nie podlega wpływowi podmiotowym czynników.Czy to rozmiar, wady kształtu lub wyglądu sprawdzanego produktu, jego standardy oceny są ustalone i obiektywne.
Dopóki środowisko kontroli i rodzaj produktu pozostają niezmienione, spójność wyników kontroli jest bardzo wysoka,które mogą zapewnić uczciwość i stabilność oceny jakości produktu.
Kontrola ręczna
Wyniki kontroli ręcznej są łatwo wpływane przez subiektywne czynniki inspektorów.A nawet ten sam inspektor może mieć różne standardy oceny w różnych czasach i stanach emocjonalnych.
Na przykład różne osoby mogą mieć różne opinie na temat niewielkich różnic w kolorze wyglądu produktu lub subtelnych zmian w teksturze powierzchni,co prowadzi do słabej spójności wyników kontroli.
Zasada działania urządzenia WirT- jednowiekszy stolik szklany do kontroli wizualnej
System kontroli powierzchni
Składa się z dwóch stanowisk roboczych zamontowanych powyżej i poniżej płyty szklanej, z których każda zawiera wysokoprecyzyjną kamerę kolorową i soczewkę ostrości stałej.
Ma niezależnie cyfrowo regulowany system oświetlenia kolorowego w celu optymalizacji wykonania obrazu.
Główną funkcją jest wykrywanie wad kosmetycznych na górnej i dolnej powierzchni.
Systemy kontroli powierzchni wewnętrznych i zewnętrznych
Składa się z zewnętrznych stanowisk roboczych, z których każda posiada cztery kolorowe kamery o rozdzielczości 2 megapixelów rozmieszczone pod kątem 90 stopni.Kolejna cecha to to, że istnieją dwa kolorowe systemy oświetlenia rozmieszczone nad i pod.
System oświetlenia może być cyfrowo i niezależnie regulowany w celu optymalizacji obrazu fotograficznego.
Do wykrywania wad powierzchniowych na zewnętrznej stronie produktu.
Zalety urządzeń WirT - pojedyncza szklana maszyna do kontroli wizualnej stołu
Wirt to urządzenie do kontroli optycznej specjalnie opracowane do wykrywania wad wymiarowych i powierzchniowych w silikonowych wodoodpornych wtyczkach.Jest w stanie sprawdzić wodoodporne wtyczki różnych kształtów z wysoką precyzją w zakresie kontroliProdukty te są sprawdzane pod kątem wad przez szereg stacji kontrolnych przy użyciu wysokiej precyzji kamer przemysłowych.Obrazy uzyskane przez kamery są przesyłane bez utraty danych lub zakłóceń do komputera zarządzanego przez system przetwarzania obrazu w czasie rzeczywistym: dzięki interfejsowi operatora użytkownik może w prosty i intuicyjny sposób komunikować się z systemem operacyjnym.
Po przetworzeniu obrazu obiekty są importowane do trzech różnych obszarów magazynowania dla zgodnych, wadliwych wymiarowo i wadliwych kosmetycznie obiektów zgodnie z ustalonymi kryteriami kontroli.Parametry kontroli obiektu są szybkie i łatwe do ustawienia, sprzęt i urządzenie do podawania są łatwe do czyszczenia, a częstotliwość inspekcji jest wysoka.
Parametry techniczne urządzenia WirT- Single Glass Table Visual Inspection
| Tparametry techniczne |
12 |
| Mmateriały |
Sżel śliwkowy |
| COłour |
Fkoloru |
| Minimalne średnica zewnętrzna(mm) |
3 mm |
| Maksymalna średnica zewnętrzna(mm) |
12 mm |
| Minimalne grubość wykrywalna ((mm) |
2 mm |
| Maksymalny grubość wykrywalna ((mm) |
12 mm |
| wydajność |
Maksymalna prędkość 1000 sztuk/min zależy od powierzchni i wielkości produktu. |
| Karmienie |
Wykorzystanie drgawek |
| Wykrywanie rozmiaru |
12 |
| Kamera |
B/W |
| Wykryciezasięg ((mm) |
Φ18 |
| MaksymalnyWykryciewysokość ((mm) |
12 mm |
| Rozstrzygnięcie współczynnik(mm) |
0.001 |
| Wykryciedokładność ((mm) |
+/- 0.008 |
| Powtarzam.dokładność(mm) |
+/- 0.005 |
| Kontrola pomiaru wysokości |
12 |
| Wykryciezasięg ((mm) |
12 mm |
| Rozstrzygnięcie współczynnik(mm) |
0.001 |
| Wykryciedokładność ((mm) |
+/- 0.008 |
| Powtarzam.dokładność(mm) |
+/- 0.005 |
| Stacja robocza powierzchni |
12 |
| Kamera |
Fkoloru |
| Zakres wykrywania poszczególnych kamer (mm) |
12 mm |
| Rozdzielczość optyczna (mm/px) |
0.010 |
| Minimalna wykrywalna powierzchnia wady (mm) |
0.030x0.030 |
| Powierzchnia kontroli wewnętrznej (nieobowiązkowa) |
12 |
| Kamera |
Fkoloru |
| Zakres wykrywania poszczególnych kamer (mm) |
12 mm |
| Rozdzielczość optyczna (mm/px) |
0.010 |
| Minimalna wykrywalna powierzchnia wady (mm) |
0.030x0.030 |
| Stacja kontroli zewnętrznej |
12 |
| Kamera |
Fkoloru |
| Zakres wykrywania poszczególnych kamer (mm) |
12 |
| Rozdzielczość optyczna (mm/px) |
0.012 |
| Minimalna wykrywalna powierzchnia wady (mm) |
0.036x0.036 |
| opcjonalnie |
| 5L Hopper |
| 15L Hopper |
| Kapelusz do pyłu |
| Kontrola ręcznego czyszczenia |
| Paczkaagmaszyna |
Zastosowanie maszyny do wizualnej inspekcji DenT - podwójny stół szklany
Komponenty elektroniczne, precyzyjne odlewy wtryskowe, elementy mocujące,
Pierścienie uszczelniające, silikon gumowy, kontakty srebra przemysłowego itp.
Zdjęcie DenT- Dwukrotna szkłowa maszyna do wizualnej kontroli produktów przemysłowych
Uwaga: Proszę skontaktować się z naszym sprzedawcą, aby potwierdzić ostateczną cenę.
